Optimaliseer jouw productieproces met de BFM-fitting
In de procesindustrie draait alles om betrouwbare productie, minimale stilstand en kosten onder controle houden. Installaties moeten werken zoals ze horen, en storingen moeten snel en makkelijk op te lossen zijn. Daarom kiezen steeds meer bedrijven wereldwijd voor snel verwisselbare BFM-fittingen. Dit slimme Snap-Fit systeem vervangt traditionele manchetten met slangenklemmen, en elimineert lekkages, vervuiling, frequente wisselingen en lange downtime.
Het unieke flexibele Snap-Fit systeem

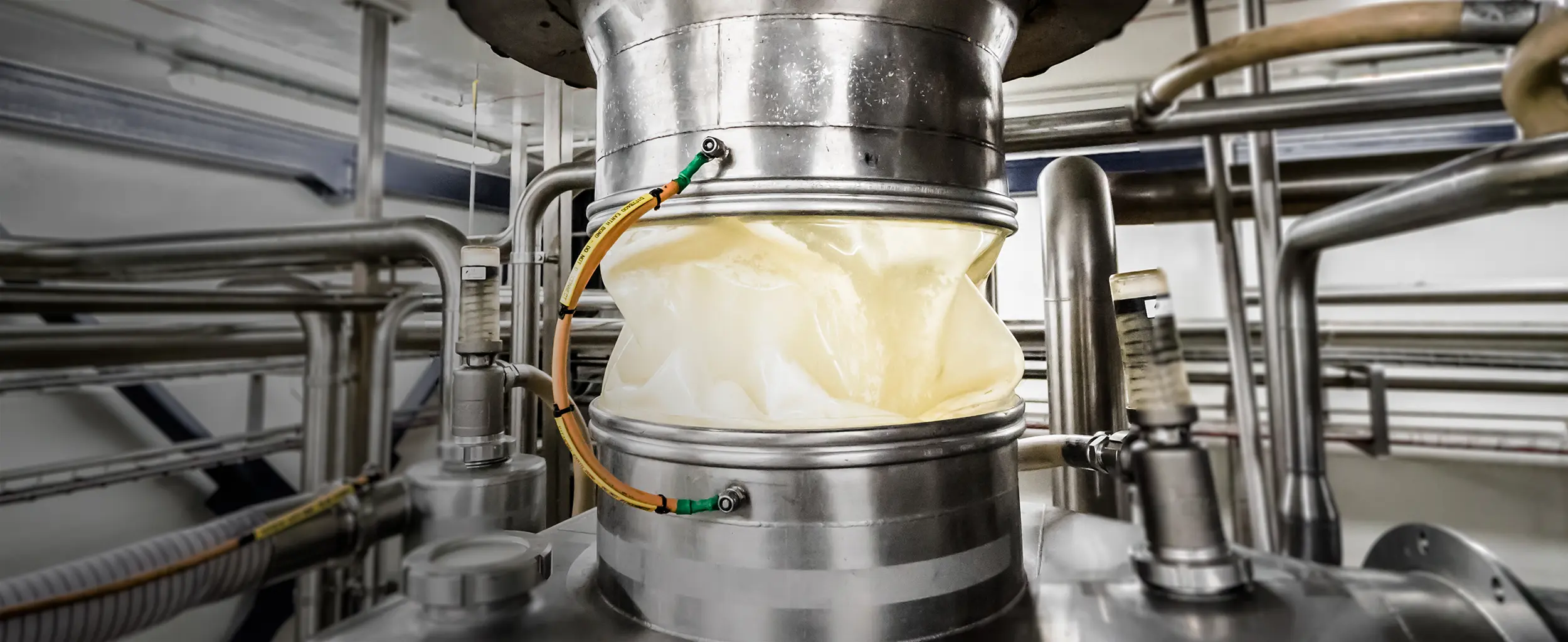

Een BFM-fitting bestaat uit een flexibel manchet met snap-ringen, dat je tussen twee stalen adapters plaatst die aan de inlaat- en uitlaat van leidingen zijn gelast. Het mooie? Je hebt geen gereedschap nodig en geen gedoe met klemmen meer. Gewoon ‘klik en klaar’ en binnen 30 seconden verwisseld. Het systeem is zo ontworpen dat het manchet perfect in de adapter aansluit met 100% afdichting. Dus: geen lekkages en geen vervuiling meer. Zo maken wij techniek een stukje makkelijker, zodat jij kunt focussen op je proces.

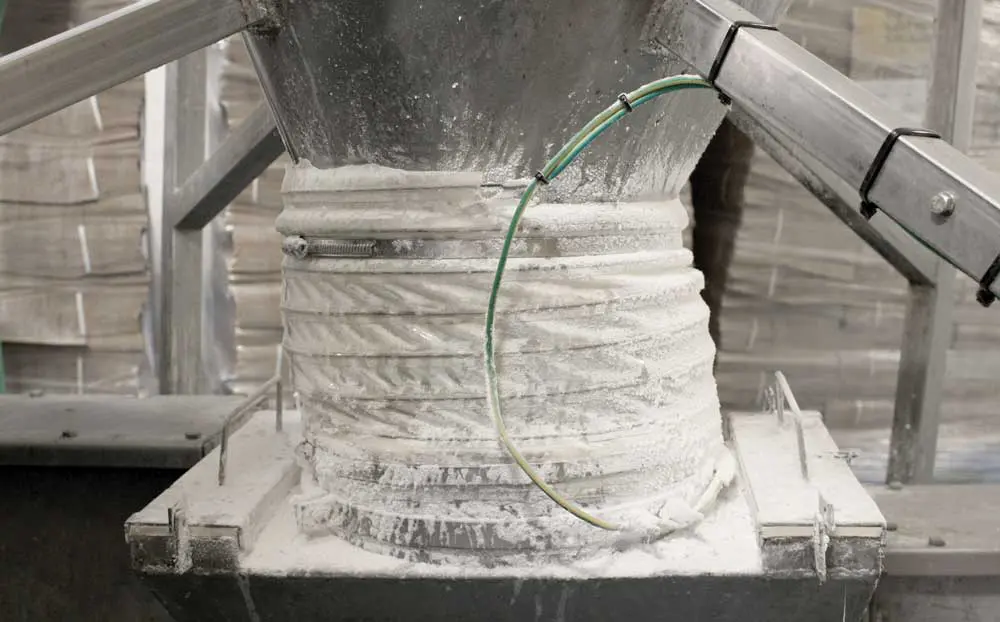

Traditionele manchetten met slangklemmen
Het verschil van de BFM-fitting
Heb je een vraag of wil je direct iets bestellen?
Waar en hoe BFM-fittingen worden gebruikt?
BFM verbindingen voor elk productieproces

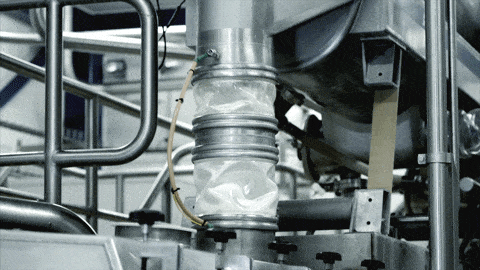

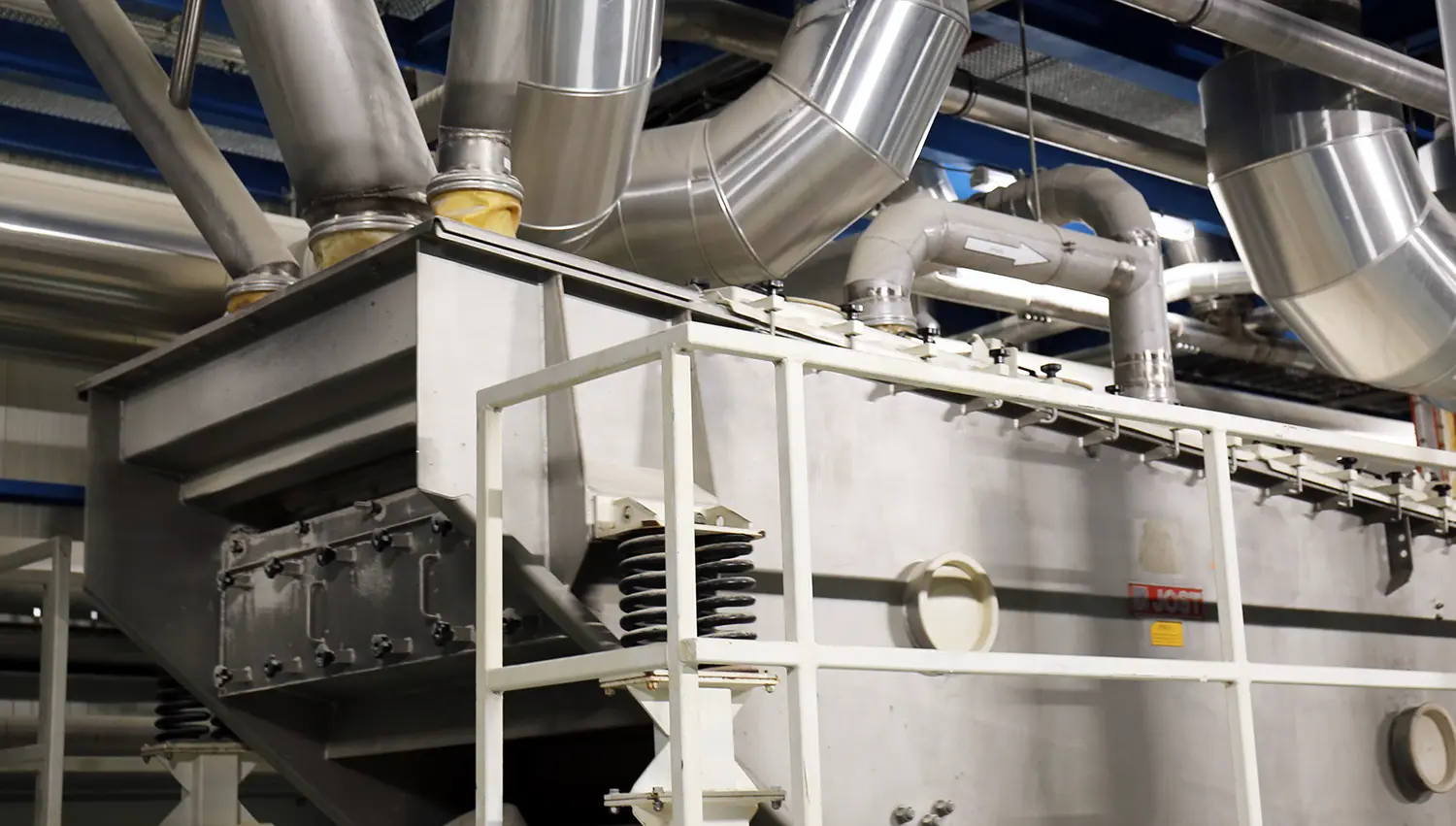

Overal waar bulkproducten worden verplaatst, van silo’s tot verpakkingslijnen, vind je BFM-fittingen. Dankzij het slimme Snap-Fit ontwerp vormen ze de perfecte overgang tussen vaste en bewegende onderdelen, zoals zeven, trilbuizen en metaaldetectoren. Ze zorgen voor een lekvrije verbinding die meebeweegt met het proces, zonder klemmen of gedoe. Of het nu gaat om poeder, granulaat of vloeistoffen. De BFM-fitting is de nieuwe standaard voor flexibele connectoren in elk productieproces waar hygiëne, veiligheid en efficiëntie vooropstaan. Zo blijft je proces schoon, veilig en soepel draaiend.
Ontworpen voor de zwaarste omstandigheden
Industriële processen vragen veel van flexibele verbindingen: trillingen, drukverschillen, vacuüm, hoge temperaturen en chemische reiniging. De BFM-fitting presteert betrouwbaar onder al die omstandigheden. Of het nu gaat om CIP-reiniging, onderdruksystemen of explosiegevoelige omgevingen, het unieke ontwerp houdt stand en voorkomt lekkage, stilstand en storingen.
Toepassingen in elke sector
BFM-fittingen worden wereldwijd gebruikt in de voedingsmiddelen-, diervoeder-, farmaceutische, chemische en minerale industrie. Denk aan toepassingen bij:
- Zeven, trilbuizen en mengers waar constante beweging afdichtingen op de proef stelt.
- Metaaldetectoren en transportbanden waar traditionele systemen met metalen klemmen storingen veroorzaken.
- Silo’s, big bag vulstations en roterende kleppen waar bij het vullen en lossen van poeders of granulaten stofvrij werken cruciaal is.
Het complete BFM assortiment van Vlint
Adapters
De basis van de BFM-fitting
De standaard BFM-adapter is ontworpen met een licht taps toelopende vorm, waardoor hij altijd perfect aansluit op buizen of leidingen. Dankzij de nauwkeurige maatvoering sluit de connector luchtdicht aan, zonder dat slangklemmen of klemverbindingen nodig zijn. De adapter is leverbaar in hoogwaardig roestvast staal (T304L en T316L) of Hastelloy voor chemisch agressieve omgevingen. Hierdoor is hij geschikt voor uiteenlopende processen van voedingsmiddelen tot chemie.

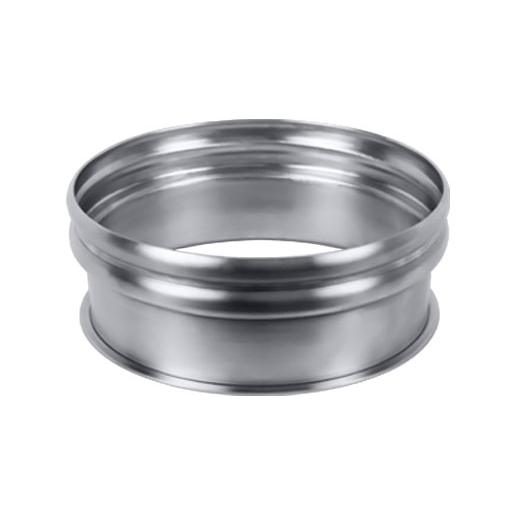

Voor modulaire klem- of leidingsystemen
Deze adapter maakt de koppeling tussen een BFM-systeem en modulaire leidingsystemen moeiteloos. De 6 mm opstaande rand zorgt ervoor dat de fitting snel en stevig met een klem kan worden bevestigd, zonder laswerk. Perfect compatibel met JACOB en vergelijkbare merken. Zo integreer je BFM-fittingen eenvoudig in bestaande productielijnen en bespaar je installatietijd.
Perfecte aansluiting op de Surge Hopper
Deze Adapter is speciaal voor de Surge Hopper en heeft een unieke flens met intern gelaste weir-plaat. Hierdoor stroomt product soepel aan één zijde omlaag terwijl lucht gecontroleerd wordt afgevoerd aan de andere kant. Ideaal om brugvorming te voorkomen. De adapter is leverbaar in RVS T304L of T316L, geschikt voor intensieve toepassingen boven of onder doseersluizen. Dankzij het nauwkeurige ontwerp blijft de verbinding stevig en lekvrij.
Verhoogde veiligheid van Tool Release manchetten
De TR Lock-Out verhoogt de veiligheid van het verwijderen van Tool Release Manchetten. Door een kleine buis over de TR-opening te plaatsen, waarin een hangslot kan worden aangebracht, kunnen alleen medewerkers met een sleutel of code het manchet verwijderen. Hierdoor kan onderhoud gecontroleerd en veilig plaatsvinden en wordt voorkomen dat personeel ander gereedschap in de TR-opening kan steken.
Standaard Manchetten

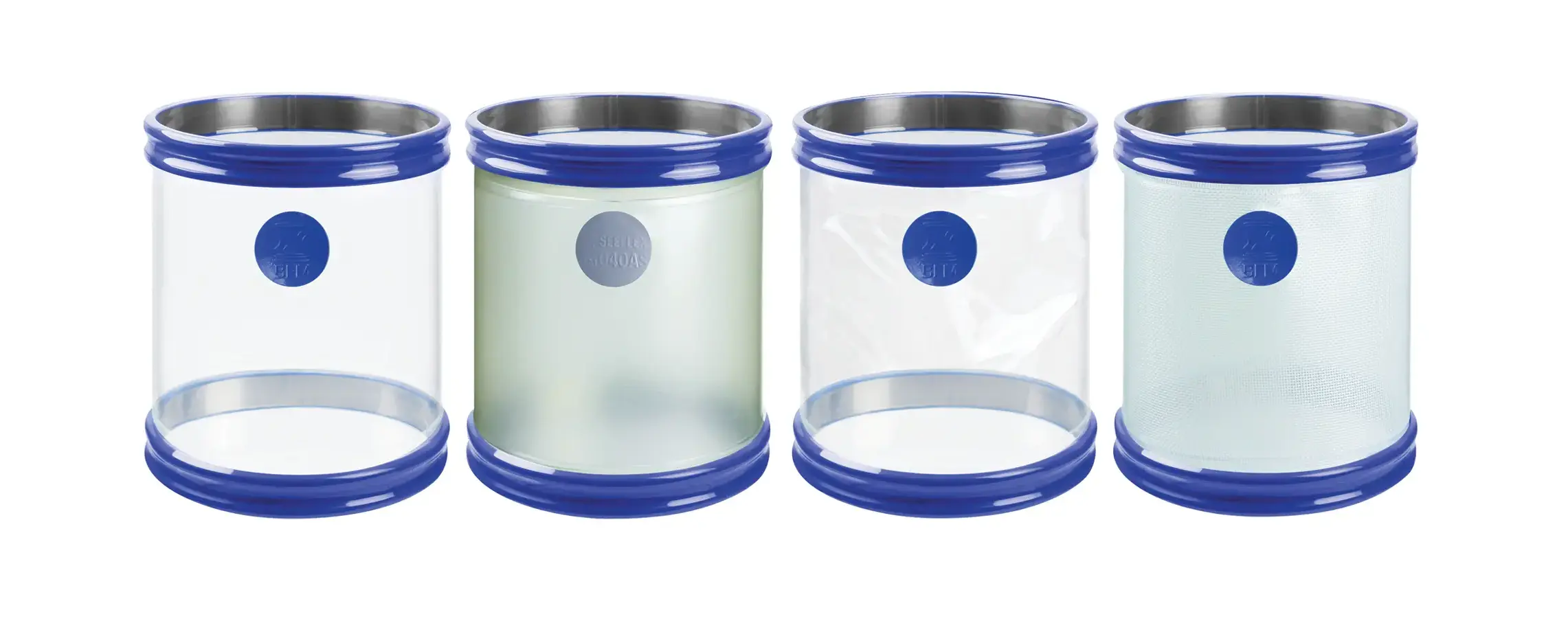

Transparant, sterk en veelzijdig

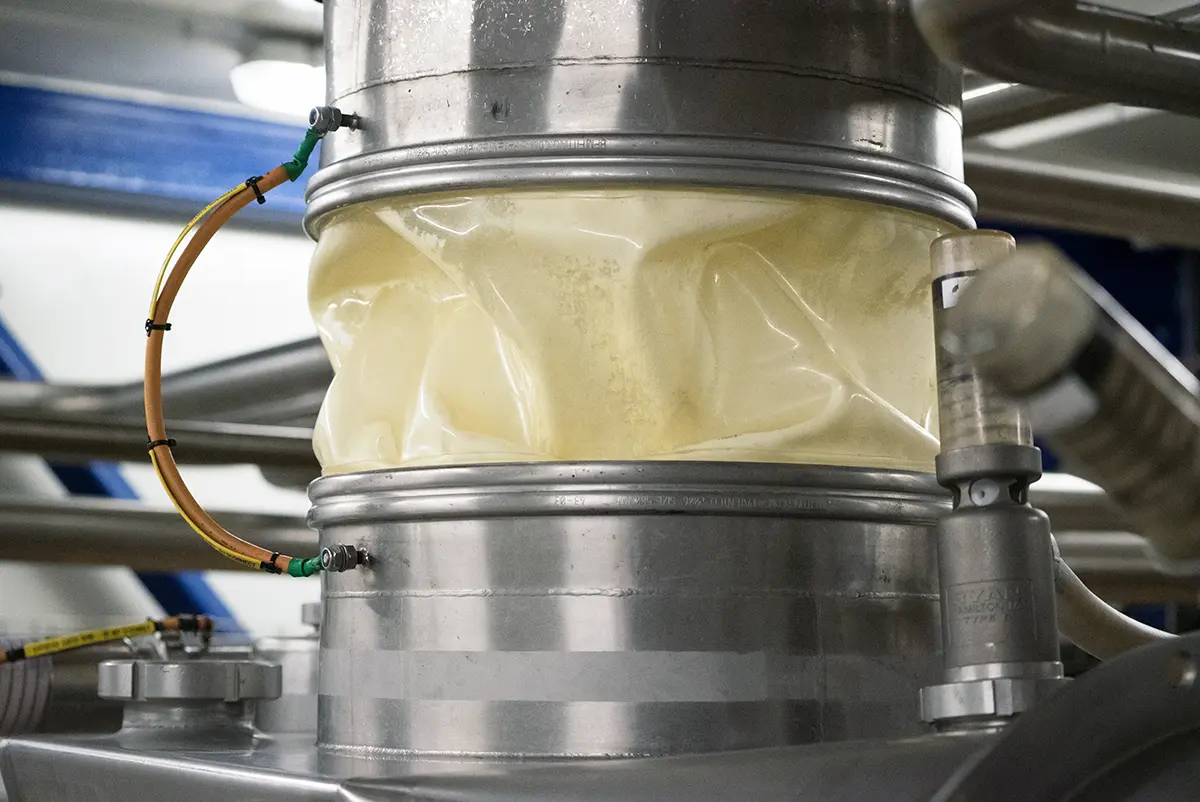

De Seeflex-manchetten zijn de meest veelzijdige en populaire BFM-fittingen. Gemaakt van transparant, slijtvast polyurethaan (ether), bieden ze uitstekende flexibiliteit, hygiëne en zichtbaarheid van het product. Verkrijgbaar in standaard, antistatisch en extra stevige uitvoeringen, geschikt voor toepassingen in voeding, farmacie en chemie. Ideaal voor processen met drukverschillen, veel beweging en de noodzaak tot lekvrije verbindingen.

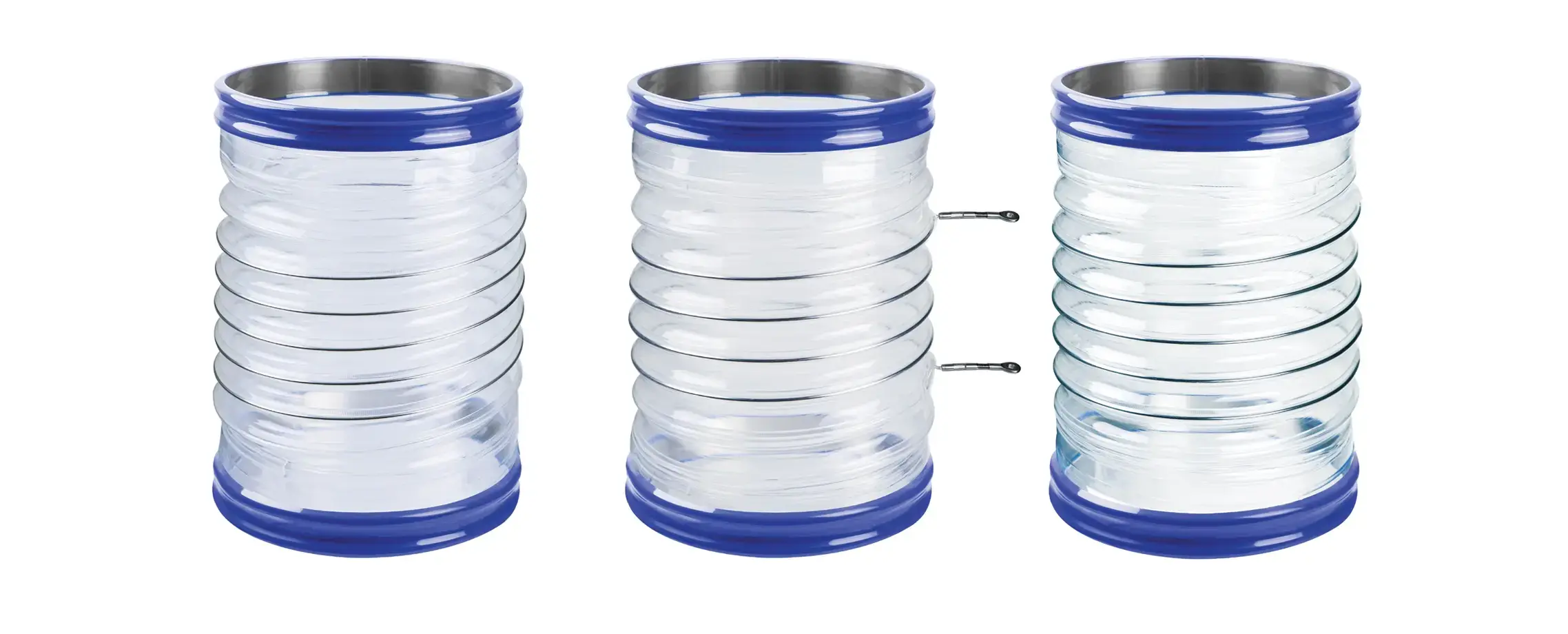

Flexibel, lichtgewicht en ATEX-veilig
De Flexi-manchetten hebben een geïntegreerde roestvrijstalen spoel. Ze zijn ontworpen voor toepassingen waarbij compressie en beweging een rol spelen, zoals bulk bag fillers, vulmachines en bag feeders. Flexi-manchetten behouden hun vorm, zijn mechanisch sterk en geschikt voor zowel horizontale als verticale bewegingen. Er zijn standaard, lichtgewicht (Flexi-Light) en geaarde (Flexi-Earthed) varianten voor extra flexibiliteit en veiligheid in ATEX-omgevingen.
Lichtgewicht, ademend en antistatisch
De LM-manchetten zijn lichtgewicht, ademende en antistatische fittingen, geschikt voor lage druktoepassingen en processen waar luchtstroom of ventilatie nodig is. LM3 is flexibel en ademend, LM4 is zwaarder en scheurvaster voor intensieve industriële omstandigheden. Ze zijn ideaal voor mineralen, poeders en toepassingen in ATEX-gevoelige omgevingen.

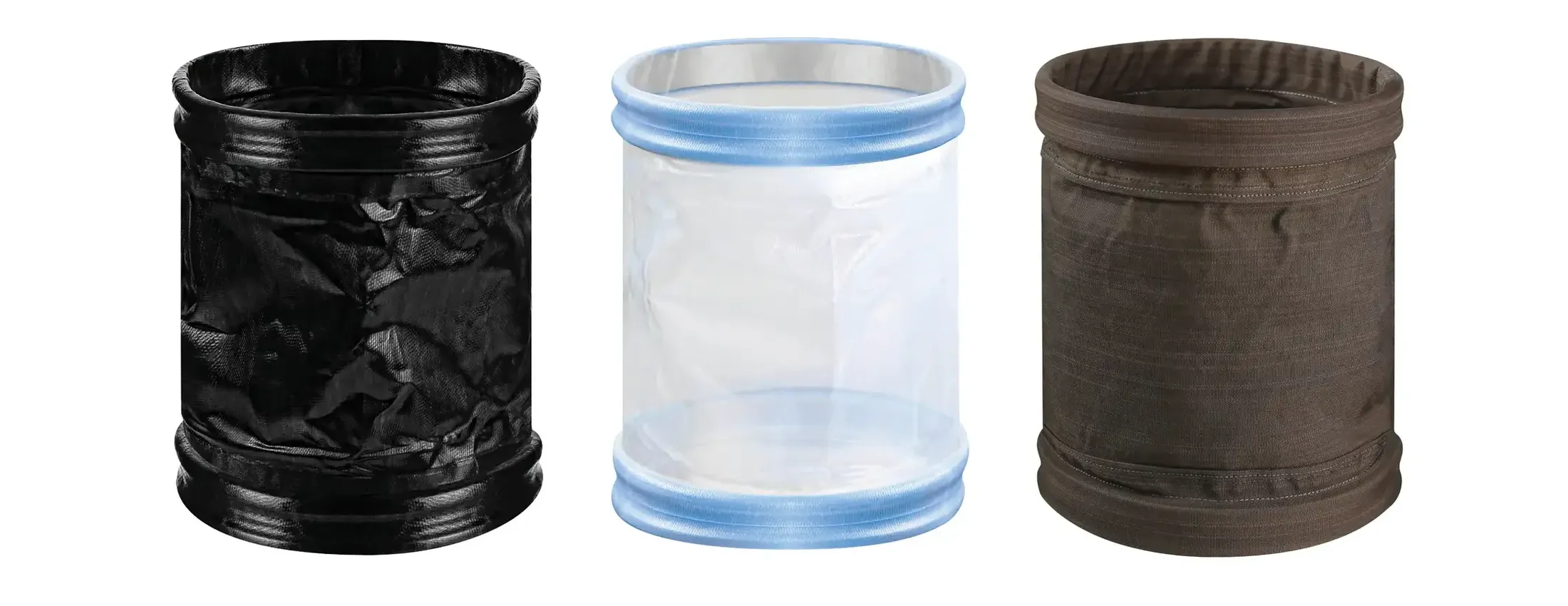

Hitte- en chemisch bestendig
De Teflex-manchetten zijn gemaakt van hitte- en chemisch bestendig PTFE (Teflon). Ze zijn bestand tegen hoge temperaturen, agressieve chemicaliën en veeleisende procesomstandigheden. Verkrijgbaar in zwarte, ondoorzichtige en geweven uitvoeringen, ideaal voor chemische processen, steriele omgevingen en toepassingen met hoge temperatuureisen.

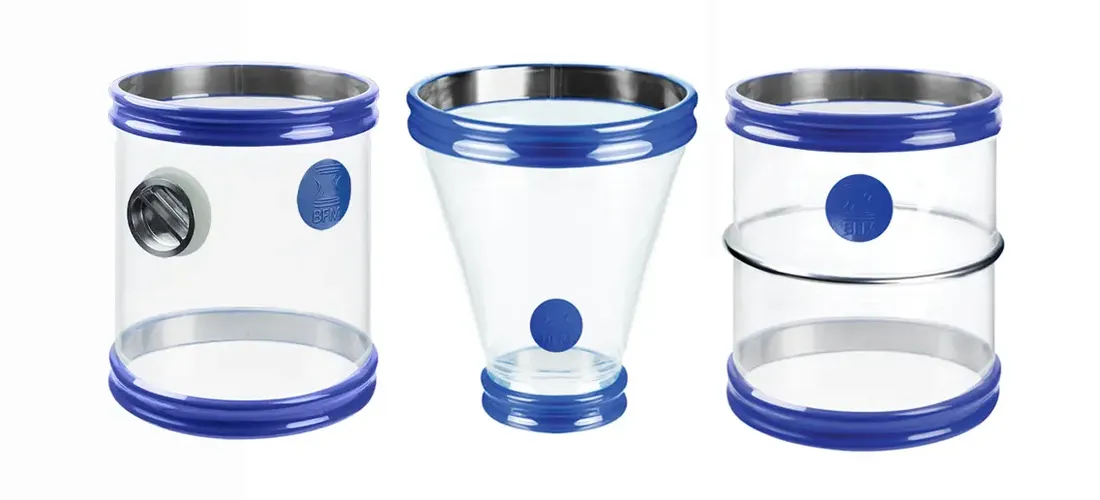

Combinaties en uitvoeringsopties
De standaard BFM-manchetten kunnen worden uitgebreid met verschillende opties om ze perfect af te stemmen op specifieke procesbehoeften. Belangrijk om te weten: niet elke optie is beschikbaar voor elk standaard manchet. Sommige uitvoeringen kunnen echter wél gecombineerd worden, waardoor meerdere functionaliteiten in één manchet samenkomen. Zo kun je bijvoorbeeld een Seeflex manchet combineren met een Tool Release en een Quick Access Port. Om het overzichtelijk te houden, hebben we deze speciale uitvoeringen onderverdeeld in de categorie 'combinaties'.

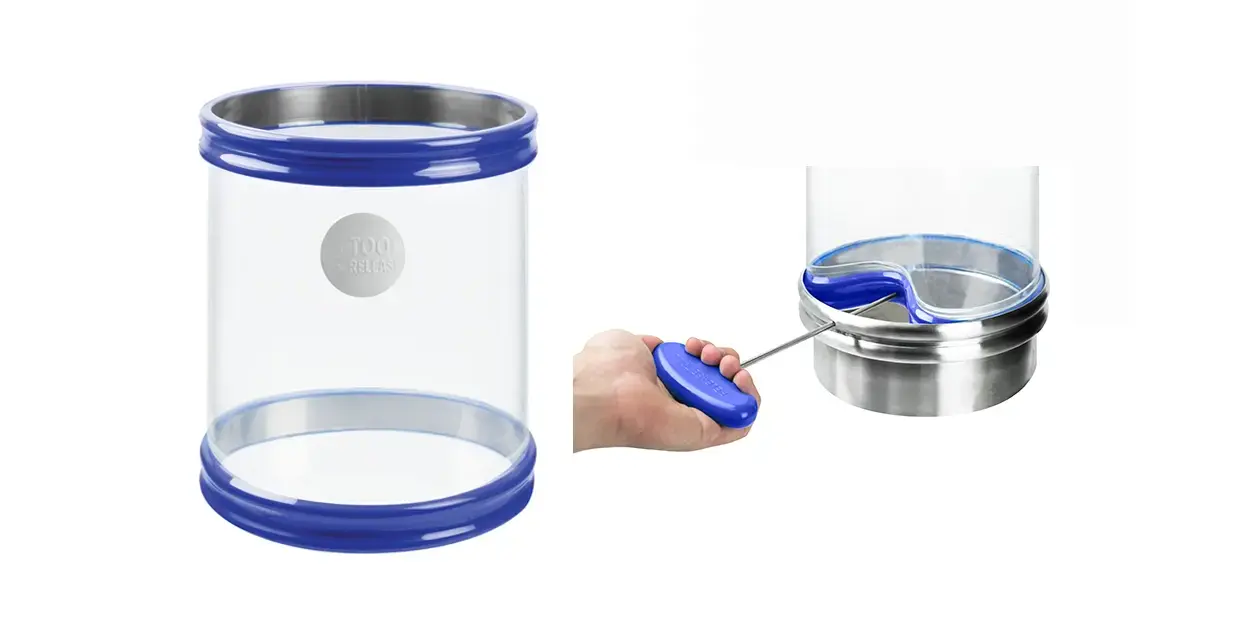

Veilig wisselen met minimale risico’s
De meeste BFM-fittingen kunnen zonder gereedschap worden losgemaakt, maar bij installaties dicht bij draaiende of bewegende delen brengt dat risico’s met zich mee. De Tool Release (TR) uitvoering heeft een versterkte snapring dat handmatige verwijdering vrijwel onmogelijk maakt. Alleen met de speciale TR Tool kan de fitting veilig worden losgemaakt. Deze extra beveiliging voorkomt ongelukken en voldoet aan artikel 7.7 van het Arbeidsomstandighedenbesluit. De TR-uitvoering is daarmee de ideale keuze voor toepassingen bij roterende kleppen, messen of andere snel bewegende onderdelen.
Perfecte pasvorm tussen verschillende diameters
De conische uitvoering zorgt voor een optimale aansluiting tussen verschillende diameters of overgangspunten. Het taps toelopende ontwerp creëert een stevige, lekvrije verbinding en voorkomt dat producten tussen fittingen blijven hangen. Dit maakt de fitting ideaal voor afvoerpunten, silo-uitlaten en transportovergangen. De flexibiliteit en duurzaamheid van de BFM-manchet blijven volledig behouden.

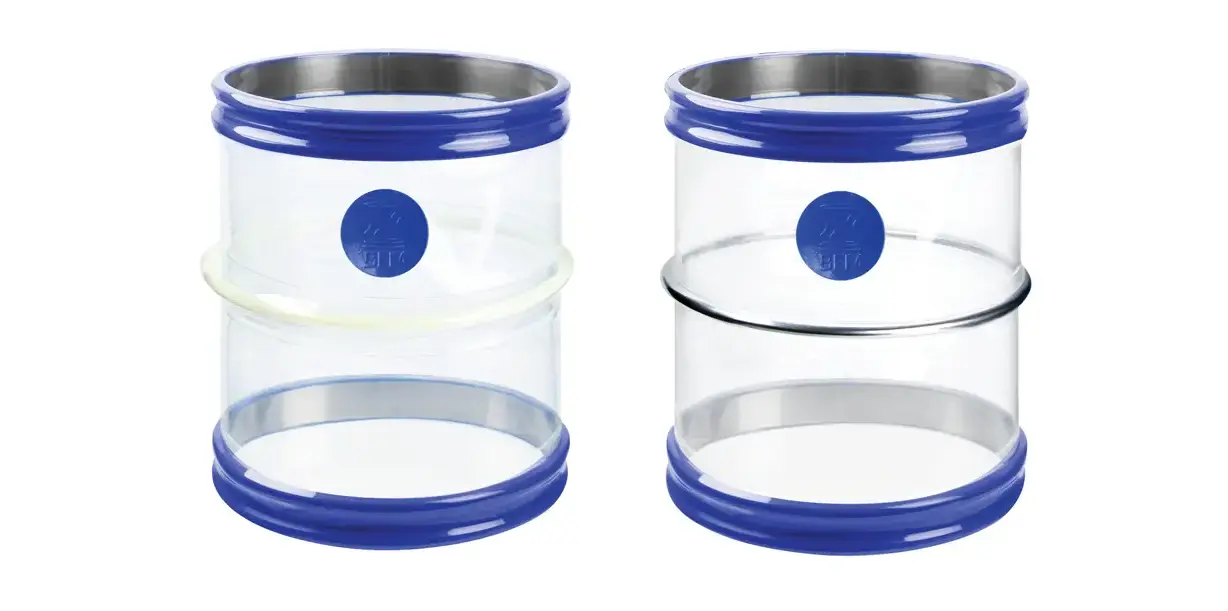

Voorkomt inklappen onder druk of vacuüm
Anti Collapse manchetten zijn voorzien van interne steunringen die inklappen of vervorming voorkomen. Dit is essentieel bij toepassingen met negatieve druk of zware compressie, zoals silo-uitlopen of transportbuizen. Het ontwerp garandeert dat de manchet altijd open blijft en een stabiele, lekvrije verbinding biedt. Zo blijft het proces betrouwbaar en efficiënt, zelfs onder extreme omstandigheden. Er is keuze uit SS (roestvrij staal) of kunststof (plastic) steunringen, afhankelijk van de toepassing en procesomstandigheden.

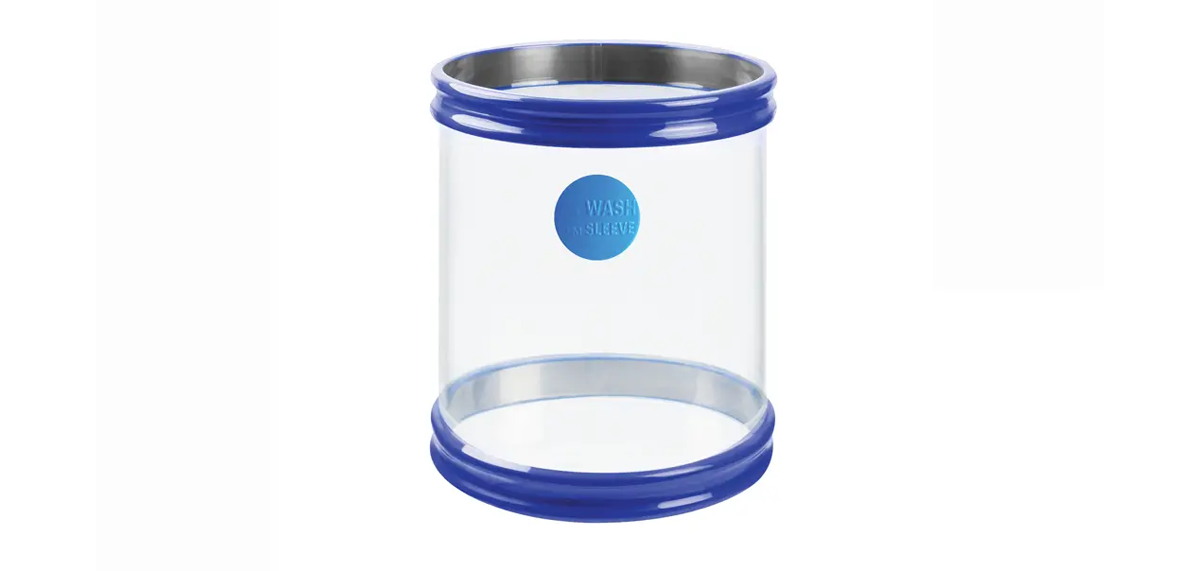

Voor CIP-processen en frequente reiniging
De Wash Sleeve uitvoering is speciaal ontwikkeld voor gebruik in processen met frequente reiniging, zoals CIP-systemen. Het materiaal is bestand tegen reinigingschemicaliën en voorkomt lekkage tijdens schoonmaakbeurten. De gladde binnenkant maakt het doorspoelen van productresiduen eenvoudig. Dit zorgt voor een hygiënische, veilige en efficiënte verbinding in voedingsmiddelen- en farmaceutische processen. Te herkennen aan het licht blauwe 'Wash Sleeve' stempel op het manchet.

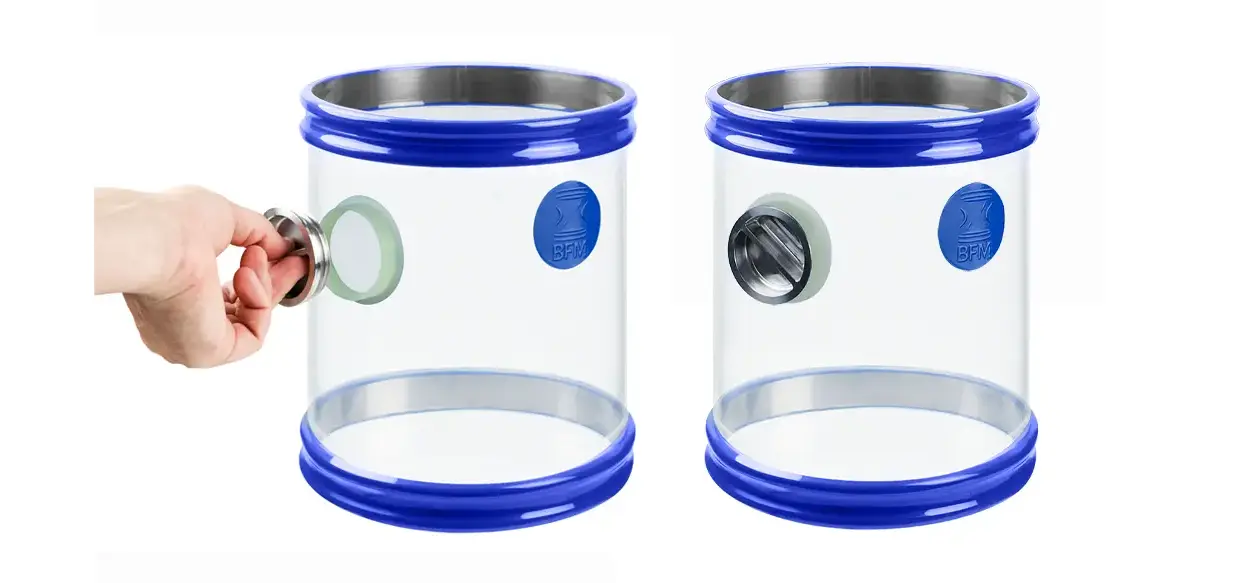

Inspectie en monstername zonder het manchet te verwijderen
De Quick Access Port uitvoering maakt het mogelijk om eenvoudig toegang te krijgen tot de productstroom of het procespunt. Ideaal voor inspecties, monstername of onderhoud zonder het hele systeem te demonteren. Het systeem blijft volledig lekvrij en veilig tijdens gebruik. Zo bespaar je tijd en minimaliseer je stilstand in productieprocessen.
Flexibele oplossing voor hoeken, bochten en beperkte ruimte
De Corner Connectors zijn ontworpen voor toepassingen waar de productstroom een hoek van 90° moet volgen. Verkrijgbaar in 040E en 060ES voor lichte tot zware toepassingen. Ze zorgen voor een vloeiende, lekvrije doorgang en verminderen productophoping bij bochten of transities. Dankzij het flexibele en duurzame materiaal behoudt de fitting dezelfde hygiëne en betrouwbaarheid als rechte manchetten.
Speciale BFM-fittingen voor jouw proceslijn

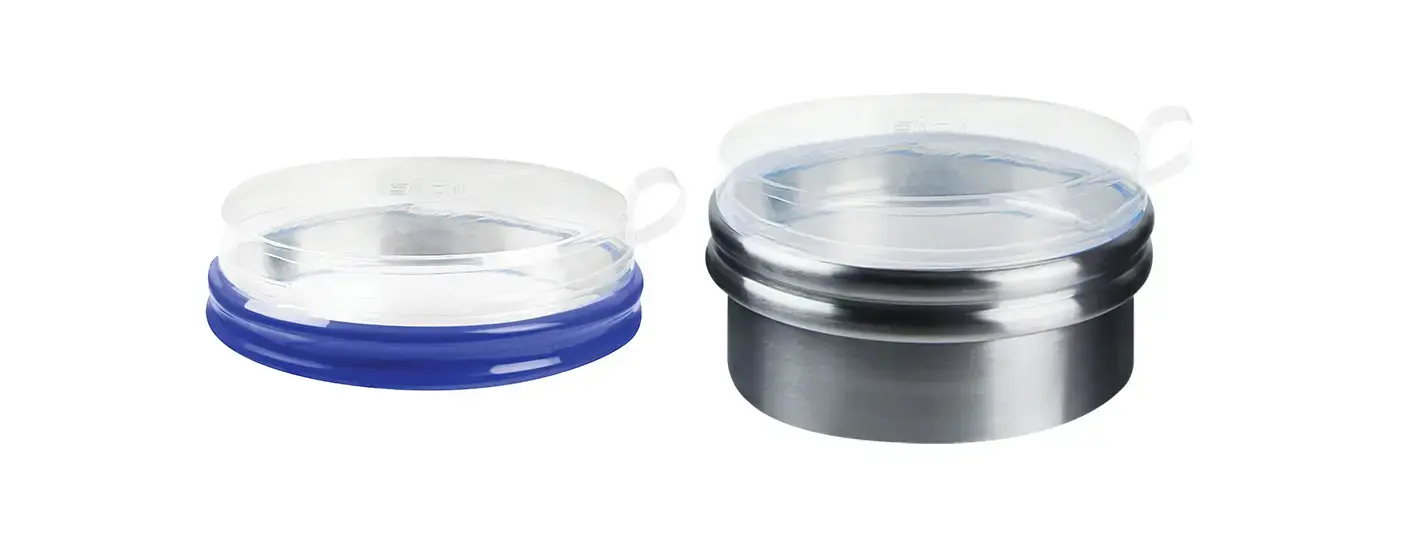

Veilig afdichten met BFM Afsluitkappen
Afsluitkappen zorgen voor een veilige en lekvrije afsluiting van leidingen of procespunten die tijdelijk buiten gebruik zijn. Ze zijn ideaal tijdens onderhoud, reiniging of productwissels en voorkomen dat stof, lucht of product ontsnapt. Dankzij het duurzame, drukbestendige materiaal blijven ze stevig op hun plaats, ook bij trilling of beweging. Zo waarborg je procesveiligheid en hygiëne, zelfs wanneer delen van de installatie stilstaan.
Product veilig en hygiënisch opvangen
Opvangzakken zijn ontwikkeld om bulkproducten op een gecontroleerde, schone manier op te vangen tijdens transport, overslag of onderhoud. Ze sluiten perfect aan op het systeem en voorkomen morsen, productverlies en verontreiniging. Het flexibele ontwerp zorgt dat de zak stabiel blijft, zelfs bij trillende of bewegende apparatuur. Zo blijft je werkomgeving veilig, hygiënisch en efficiënt. Ook bij tijdelijke procesonderbrekingen.
Houd luchtstromen onder controle
Ontluchtingzakken zorgen voor gecontroleerde afvoer van lucht en gas uit je systeem, zonder dat productdeeltjes ontsnappen. Ze zijn ideaal voor toepassingen met silo’s, big bags of overlooppunten waar drukverschillen ontstaan. Het sterke, flexibele materiaal garandeert een betrouwbare werking bij intensief gebruik. Zo beperk je stofvorming, bescherm je personeel en behoud je de stabiliteit van je productieproces.

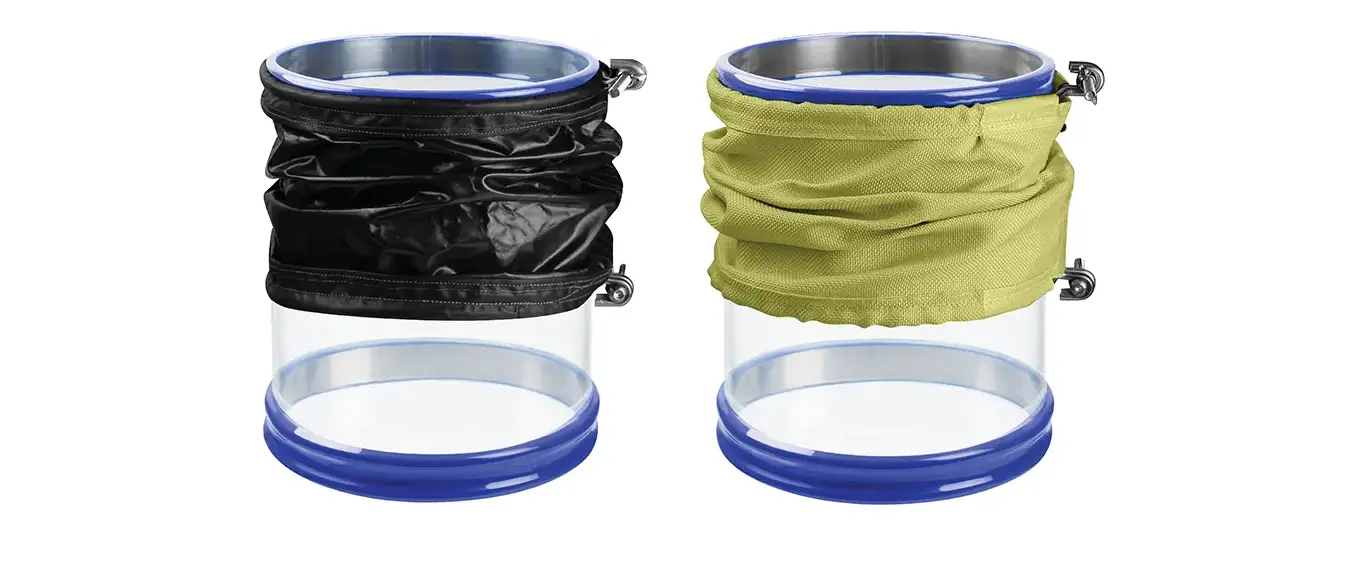

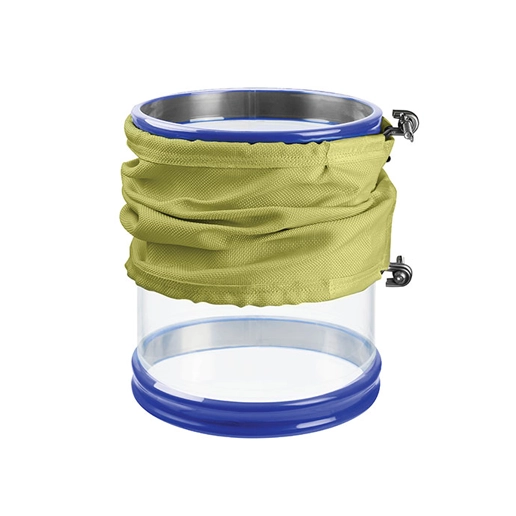

UV- en hitte bescherming
Kevlar en Black Out Covers bieden extra bescherming voor BFM-manchetten. De Kevlar is sterk en slijtvast, bestand tegen mechanische schade, hitte en scherpe producten. De Black Out blokkeert licht en UV-straling, ideaal voor lichtgevoelige poeders en granulaat. Door hoezen te gebruiken zorg je ervoor dat de manchetten langer meegaan en de productkwaliteit tijdens transport en verwerking optimaal blijft.

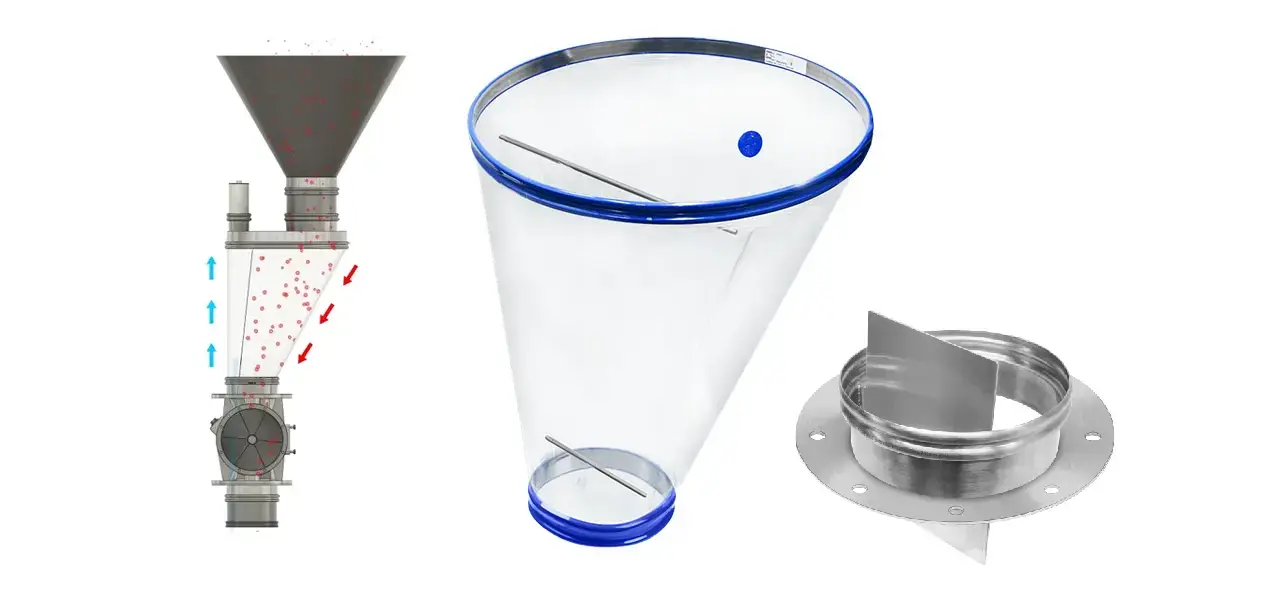

Dé oplossing tegen brugvorming
De Surge Hopper is een innovatieve vervanger voor traditionele stalen hoppers. Dankzij de conische vorm en centrale scheidingswand stroomt product aan de ene kant terwijl lucht aan de andere kant ontsnapt. Het transparante Seeflex 040E-materiaal biedt volledig zicht op de productstroom en maakt het eenvoudig om brugvorming te monitoren. De flexibele wanden maken het makkelijk om productophopingen los te maken, en de hopper is eenvoudig te verwijderen en schoon te maken, wat zorgt voor een efficiënte en hygiënische verwerking.

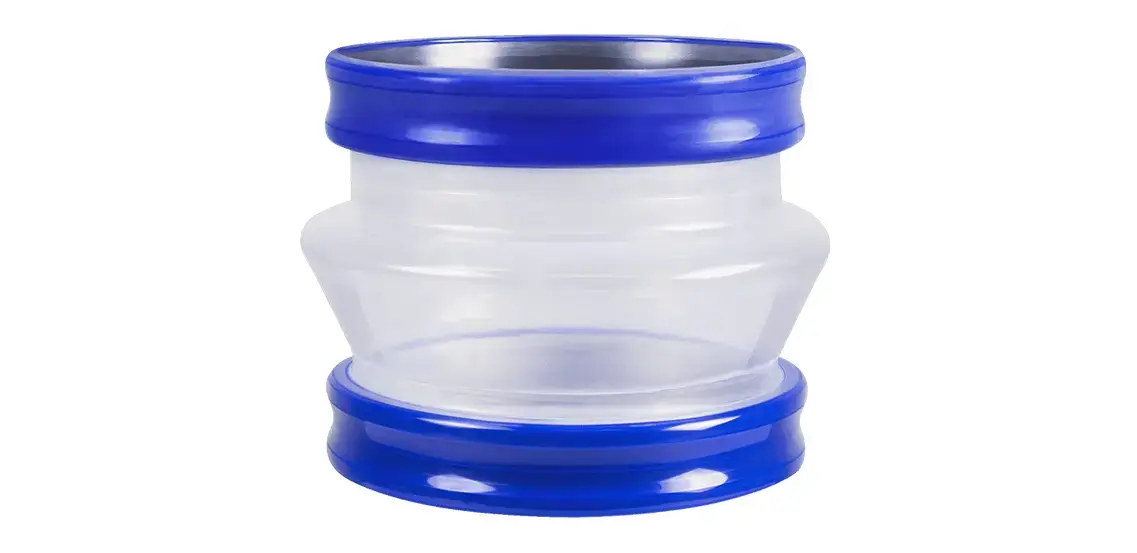

Nauwkeurig wegen en precieze metingen
Weighing Bellow biedt een flexibele, luchtdichte verbinding tussen weegsystemen en procesapparatuur. Dankzij het elastische en slijtvast materiaal blijft het weegresultaat accuraat, zelfs bij trillingen of beweging. De soepele afdichting voorkomt lekkage en garandeert hygiënische verwerking van poeders of granulaten. Zo realiseer je betrouwbare metingen en behoud je constante productkwaliteit binnen je proces.

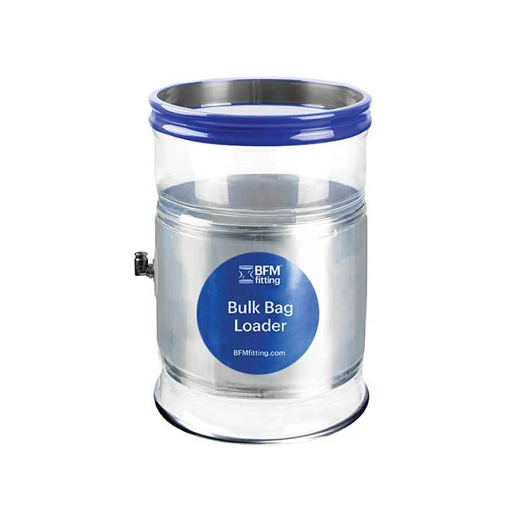

Snel big bags laden zonder lekkage en vervuiling
De BFM Bulk Bag Loader is ontworpen voor het snel en veilig vullen van big bags zonder productverlies of lekkage. Het opblaasbare manchet zorgt voor een perfecte aansluiting, en kan zonder gereedschap worden bevestigd of verwijderd. Bovendien is de Bulk Bag Loader foodgrade en ATEX-gecertificeerd, waardoor hij geschikt is voor zowel de voedingsmiddelenindustrie als explosiegevaarlijke omgevingen.

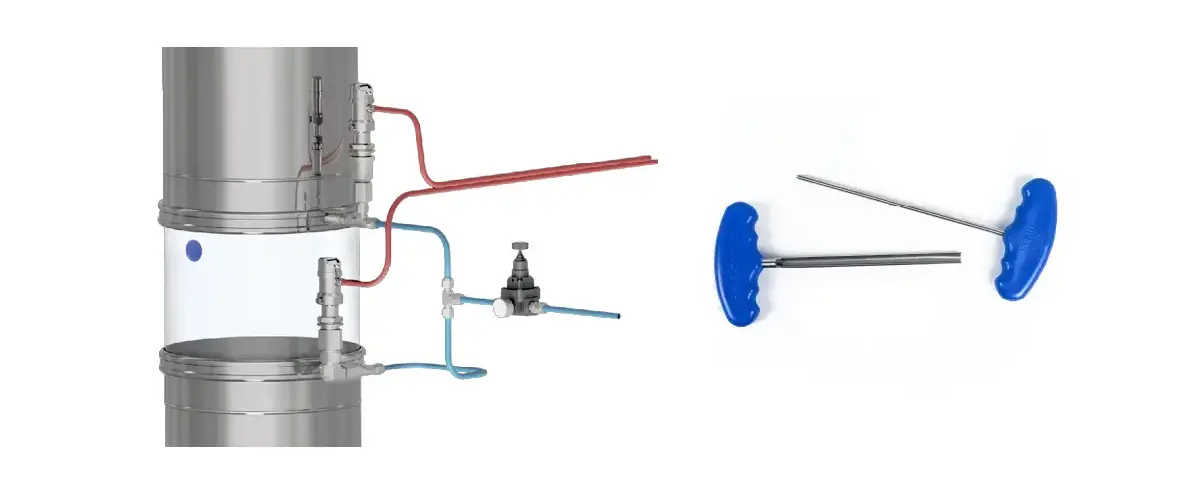

Extra controle en zekerheid voor je proces
Pneumatic Monitoring System: bewaakt continu de luchtdruk in het BFM-systeem. Zo wordt direct duidelijk wanneer er afwijkingen zijn die de afdichting of productstroom kunnen beïnvloeden. Door tijdig te signaleren wordt stilstand en productverlies voorkomen.
Tool Release Tools: beschikbaar in standaard en Smiley-uitvoering voor het snel en veilig vervangen van TR-manchetten. Ze zorgen voor minimale downtime en maximale betrouwbaarheid van je installatie.
Heb je vragen of wil je advies?
We helpen je graag bij het vinden van de juiste BFM-fitting voor jouw proces. Stel jouw vraag via het contactformulier hieronder of bel ons voor direct antwoord en een persoonlijk gesprek.
AkzoNobel verminderd risico op stofexplosies met BFM-fittingen van Vlint
Een voormalige productielocatie van AkzoNobel kampte met lekkende manchetten en risico op stofexplosies door stofophoping. Dankzij de BFM-fitting van Vlint werd de installatie stofdicht, veiliger én eenvoudiger te onderhouden. Lees hoe slechts één fitting het verschil maakte in het productieproces van deze fabriek.
